东平晟阳工程材料有限公司    ，归纳起来，可分为胶接法、焊接法、重叠法、拆叠法，其中常用的是胶接法和焊接法。

　　胶接法是将塑膜搭接处擦干净，均匀刷涂胶粘剂．滚压贴台的方法。胶粘剂主要有聚氯乙烯胶粘剂、乳化沥青、氯丁橡胶等

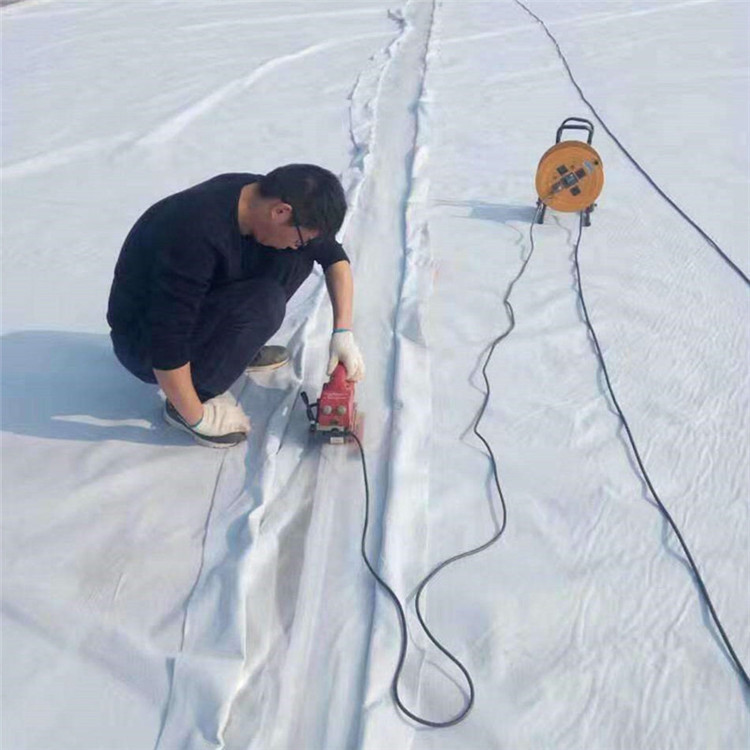

　　焊接法是借助热焊机等加热设备，将塑膜加热软化，机械滚压或人工加压贴合在一起的方法。一般采用zpr一210d型自动爬行热台机，该机由两块电烙铁供热、胶带轮通过耐热胶带施压，滚压塑膜，焊成两条粗为l0 mm的焊线，两线净距1 6 mm．焊接效果较好。

　　重叠法是将复合土工膜直接搭接一定长度的方法，该方法只适台防渗要求较低的工程(如铁路路基工程)。复台土工膜用于铁路路基，起隔离、排水、扩散外荷的作用，采用幅度4．0～4．5 rn复合土工膜．只需横向搭接，采用重叠法，卷头卷尾重叠3o～50crll即可。

　　折叠法是将两块复合土工膜边错开一定宽度一折叠二次或三次的方法(见图1)。对低水头防渗．采用折叠法搭接，要求复台土工膜交叉重叠4层以上t折叠宽度15~90 cm，并在搭接处30 cm 内喷射高标号混凝土。

　　对高水头防渗．也可采用折叠法搭接，但必须与胶粘法相结合使用。搭接处重叠6层，重叠宽度15～ 20 cm，每层之间使用乳化沥青或氯丁橡胶布紧密贴合并滚压。对于没有甩边的二布一膜土工膜，采用折叠法搭接比较台适。
